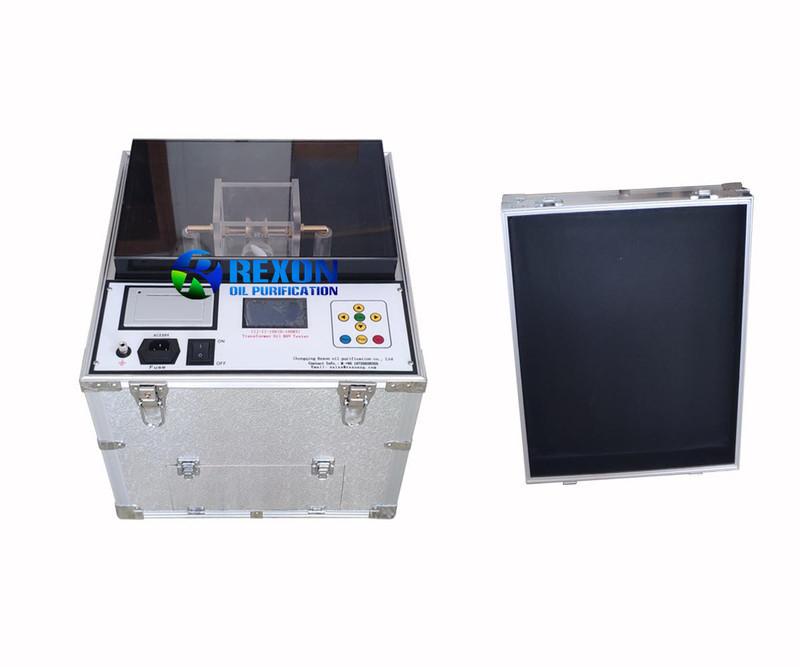

Портативный автоматический изолирующий масло BDV тестер серии IIJ-II

Применение

Переносный и полностью автоматический масляный тестер серии IIJ-II применяется для испытания диэлектрической прочности изоляционного масла от 0 до 60 КВ, 80 КВ и 100 КВ.Он спроектирован в соответствии с требованиями метода испытаний IEC 156 для изоляции масла средней прочности., который с помощью правильной программирования, имеет функции автоматического повышения, шаг вниз, перемешивание, отображение и печать.HV отключение будет работать в течение 10 секунд, чтобы обеспечить автоматическую изоляцию части системы управленияЭто эффективно обеспечивает безопасность персонала и оборудования.Портабельная конструкция более подходит для использования в проекте на месте и удобна для ношения, а также может поддерживать чистоту и безопасность тестера.

Технические параметры

1. Электроснабжение: 220 V AC, 50 Hz

2Выходное напряжение: 0-100 кВ переменного тока

3Мощность: 2,0 кВА

4Скорость повышения испытательного напряжения: около 2 КВА/с.

5Скорость испытания давления: 3%

6. Чувствительность к разрыву: < 2 кВ

7Извращение формы волны: ≤ 3%

8Время сбоя: ≤ 10 мс

9- рабочая среда: температура: от 0 до 40°C,

влажность:< 85% (относительная влажность)

10Окружающая среда хранения: температура: -20-60 °C, влажность:< 75% (относительная влажность)

11Рабочая высота: < 1500 м. (Если более 1500 м, это может быть настроено)

12Испытательная камера: стекло объемом от 300 до 500 мл, с защитной крышкой и перемешивателем.

13Электроды: из нержавеющей стали с сферическим диаметром 36 мм/половинным радиусом 25 мм, разрыв 2,5 мм согласно IEC-156.

14Первоначальное время выдержки масла: 180 секунд.

Время промежуточного ожидания образца масла: 60 секунд

Время пробки масла: 60 секунд

Количество последовательных испытаний: 6

15. Размеры и вес

Перед упаковкой: 475 × 485 × 485 мм

Чистая масса: 45 кг

После упаковки: 490 × 495 × 495 мм

Валовой вес: 50 кг
